The ADCATrol V16/2 is a series of single seated, two-way globe control valves designed for simple process engineering and industrial applications with non-critical operating conditions. These valves can be assembled with pneumatic, hidraulic or electric actuators, for modulating and shut-off control tasks.
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
MATERIAL
Ferro fundido esferoidal, aço carbono e aço inoxidável
TAMANHOS
DN 15 a DN 100
LIGAÇÕES
Flangeada EN 1092-2 PN 16
Flangeada EN 1092-1 PN 16 ou PN 40
CAPACIDADES
Kvs 2,1 a 160
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
MATERIAL
Aço carbono
TAMANHOS
1/2” a 4”
LIGAÇÕES
Flangeada ASME B16.5 Classe 150 ou 300
CAPACIDADES
Kvs 2,1 a 160
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The ADCATrol V25/2 is a series of single seated, two-way globe valves designed for process engineering and industrial applications, where events such as erosion, cavitation or flashing may occur. These valves can be assembled with pneumatic, hydraulic or electric actuators, for modulating and shut-off control tasks.
MATERIAL
Ferro fundido esferoidal, aço carbono ou aço inoxidável
TAMANHOS
DN 15 a DN 200
LIGAÇÕES
Flangeada EN 1092-2 PN 16
Flangeada EN 1092-1 PN 16 ou PN 40
CAPACIDADES
Kvs 0,1 a 630
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The PV25 On-Off valves are single seated, two-way body constructed with in-line straight connections. The PA pneumatic actuator comprises a rubber diaphragm and multi-springs. Its action can be DA – direct action (air to close) or RA – reverse action (air to open). Their wide application ranges allow the use of this valve with the most common process fluids such as water, superheated water, steam, air, gas and other non corrosive fluids.
MATERIAL
Ferro fundido esferoidal ou aço inoxidável
TAMANHOS
DN 15 a DN 100
LIGAÇÕES
Flangeada EN PN 16
CAPACIDADES
Kvs 3,8 a 136,7
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The ADCATrol PPV15 is a series of single seated, two-way pneumatic on/off globe valves with piston actuator. These valves are suitable for use with the most common process fluids such as steam, water, superheated water, air, neutral gases and oils.
MATERIAL
Ferro fundido esferoidal, aço carbono e aço inoxidável
TAMANHOS
DN 15 a DN 50
LIGAÇÕES
PPV15G – Flangeada EN 1092-2 PN 16
PPV15S e PPV15i – Flangeada EN 1092-1 PN 16 ou PN 40
CAPACIDADES
Kvs 5,1 a 40
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The PAV series angle seat interception valves are designed for use with steam, gases and other fluids used in the process industry. They are an efficient solution to fluid interception in applications where flexibility and affordable cost are required.
MATERIAL
Aço inoxidável
TAMANHOS
1/2” a 2”
LIGAÇÕES
Roscada fêmea ISO 7 Rp
CAPACIDADES
Kvs 4,8 a 52,6
"RATING"
PN16
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The PV40 control valves are single seated, two-way body constructed with in-line straight connections. The PA pneumatic actuator is rubber diaphragm and multi-springs. Its action can be DA – direct action (air to close) or RA – reverse action (air to open). The PV40 valves have been designed to ensure accurate control in any process condition. Their wide application ranges allow the use of this valve with the most common process fluids such as water, superheated water, steam, air, gas and other non-corrosive fluids.
MATERIAL
Aço carbono ou aço inoxidável
TAMANHOS
DN 15 a DN 50
LIGAÇÕES
Flangeada EN PN 40
Flangeada ASME Classe 150 ou 300
CAPACIDADES
Kvs 3,8 a 40,1
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The ADCATrol V253 is a series of three-way globe control valves designed to ensure accurate control in mixing or diverting general service applications.These valves can be assembled with pneumatic, hydraulic or electric actuators and used with the most common process fluids such as water, superheated water, thermal oil, steam, air, gas and other non corrosive fluids.
MATERIAL
Ferro fundido esferoidal
TAMANHOS
DN 15 a DN 150
LIGAÇÕES
Flangeada EN PN 16 ou PN 25
CAPACIDADES
Kvs 4 a 330
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The PV403 control valves are three-way valve body for mixing service. The PA pneumatic actuator is rubber diaphragm and multi-springs. Its action can be DA – direct action (air to close) or RA – reverse action (air to open). The V403 valves have been designed to assure an accurate control in any process condition. Their wide application ranges allow the use of this valve with the most common process fluids such as water, superheated water, diathermic oil, steam, air, gas and other non corrosive fluids.
MATERIAL
Aço carbono ou aço inoxidável
TAMANHOS
DN 15 a DN 50
LIGAÇÕES
Flangeada EN PN 16 ou PN 40
Flangeada ASME Classe 150 ou 300
CAPACIDADES
Kvs 4 a 40
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The VPA26/2 blowdown valve series was specially designed for application on steam boilers, to remove sludge sediments that naturally settle on the bottom of the boiler. These intermittent valves operate manually or automatically with timed control. This valve is available with a diaphragm actuator and/or manual operation lever.
MATERIAL
Aço carbono ou aço inoxidável
TAMANHOS
3/4” a 2” – DN 20 a DN 50
LIGAÇÕES
Flangeada EN PN 40
Flangeada ASME Classe 300
CAPACIDADES
Kvs 6,3 ou 16
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The ADCATrol VPC26 is specially designed for TDS (Total Dissolved Solids) control applications in steam boilers.
MATERIAL
Aço carbono ou aço inoxidável
TAMANHOS
1/2” a 11/2” – DN 15 a DN 40
LIGAÇÕES
Flangeada EN PN 40
Flangeada ASME Classe 300
CAPACIDADES
Kvs 1,2 a 2,5
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The ADCATrol OVF40 is a series of single seated, two-way overflow valves with inline connections. These valves are mainly used in closed loop systems to ensure that a minimum flow is kept in the event that all connected consumers are in a low load condition or have simply shut down. In these scenarios, the valve will prevent problems such as pressure surges, pump cavitation and overheating.
MATERIAL
Aço carbono ou aço inoxidável
TAMANHOS
DN 15 a DN 80
LIGAÇÕES
Flangeada EN PN 16 ou PN 40
CAPACIDADES
Kvs 5,2 a 89,7
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
PA series pneumatic multi-spring actuators with rolling diaphragm, offering decreased hysterisis and good linearity throughout the operating range. Available with direct or reverse action for modulating and on/off services.
MATERIAL
Aço macio ou aço inoxidável
TAMANHOS
100 cm2 a 2400 cm2
PRESSÃO MÁXIMA DE ALIMENTAÇÃO
Até 6 bar
CURSO NOMINAL
Até 60 mm
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
Electric linear actuators EL series for modulating and open-close duty of control and process technology to operate control valves. The self-locking stem/stem nut is driven by an electric motor via a gearing. Load and limit switches define the stops for the end positions.
FORÇAS DE POSICIONAMENTO
1,2 a 25 kN
CURSO NOMINAL
Até 100 mm
TENSÃO DE ALIMENTAÇÃO
24 V, 115 V, 230 V, 400 V AC 50/60Hz24 V DC
PROTEÇÃO IP
IP 43 / IP 65
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
Electric linear actuators ELR series for modulating and open-close duty of control and process technology to operate control valves. The self-locking stem/stem nut is driven by an electric motor via a gearing. Load and limit switches define the stops for the end positions. In case of power failure, the electric linear actuator runs spring-driven into the respective fail-safe position.
FORÇAS DE POSICIONAMENTO
≥ 0,9 a ≥ 2,2 kN (fechado)≤ 4,0 a ≤ 5,3 kN (aberto)
CURSO NOMINAL
Até 46 mm
TENSÃO DE ALIMENTAÇÃO
24 V, 115 V, 230 V, 400 V AC 50/60Hz24 V DC
PROTEÇÃO IP
IP 54
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The AVM234S / AVF234S valve actuators offer automatic adaptation to the stroke of the valve, precision activation and high energy efficiency with minimal operating noise. Ideal for use with any DSH series direct steam injection humidifier and in TDS (Total Dissolved Solids) control systems VCP blowdown valves.
FORÇAS DE POSICIONAMENTO
2 ou 2,5 kN
CURSO NOMINAL
Até 49 mm
TENSÃO DE ALIMENTAÇÃO
24 V, 115 V, 230 V AC 50/60Hz24 V DC
PROTEÇÃO IP
IP 66
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The TR valves series were designed for direct-acting temperature control systems where the valve closes on temperature rise. They are single seated, in order to ensure an excellent tightness and are intended to be coupled with the thermostat models T.205 and T.405.
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
MATERIAL
Carbon steel
TAMANHOS
1/2” to 1”
LIGAÇÕES
Roscada fêmea ISO 7 Rp
FORÇA DE FECHO
Up to 400 N
COMPRIMENTO
3 m as standard
"RATING"
PN 40
GAMA DO TERMOSTATO
0 to 160 ºC
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
MATERIAL
Aço carbono ou aço inoxidável
TAMANHOS
DN 15 a DN 25
LIGAÇÕES
Flangeada EN PN 40
FORÇA DE FECHO
Até 400 N
COMPRIMENTO
3 m standard
"RATING"
PN 40
GAMA DO TERMOSTATO
0 a 160 ºC
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
MATERIAL
Aço inoxidável
TAMANHOS
1/4” a 3/8”
LIGAÇÕES
Roscada fêmea ISO 7 Rp
FORÇA DE FECHO
Até 200 N
PRESSÃO MOTORA MÁX.
0 hasta 160 ºC
COMPRIMENTO
3 m como standard
"RATING"
PN 40
GAMA DO TERMOSTATO
0 a 120 ºC
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
MATERIAL
Aço inoxidável
TAMANHOS
1/2” a 1”
LIGAÇÕES
Roscada fêmea ISO 7 Rp
FORÇA DE FECHO
Até 400 N
COMPRIMENTO
3 m standard
GAMA DO TERMOSTATO
0 a 160 ºC
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The TR25/R valves series are designed for temperature control of cooling systems where the valve opens when the temperature rises. They are single seated, in order to ensure an excellent tightness, and are intended to be coupled with thermostat models T.205 and T.405.
MATERIAL
Aço carbono ou aço inoxidável
TAMANHOS
1/2” a 1” – DN 15 a DN 25
LIGAÇÕES
Roscada ISO 7 Rp
Flangeada EN PN 40
Flangeada ASME Classe 150 ou 300
FORÇA DE FECHO
Até 400 N
COMPRIMENTO
3 m standard
GAMA DO TERMOSTATO
0 a 160 ºC
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The ADCATROL BCS-211 controller is part of the dissolved solids (TDS) control system used in steam boilers. This system is composed of a SPS series conductivity probe, a BCS-211 controller, a VPC series blowdown valve and, in case of need, a UC-820 universal process controller for PID control.
TENSÃO DE ALIMENTAÇÃO
230 V AC +/- 15%, 50/60 Hz
DIMENSÕES
106 x 51 x 112 mm
PROTEÇÃO IP
IP 40
GAMA DE CONDUTIVIDADE
BCS-211 – 0 a 10000 µS/cm
BCS-211B – 0 a 1000 µS/cm
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The ADCATrol BCS220 is a blowdown controller specially designed for use with steam boilers. The device takes care of both TDS and intermittent blowdown controls. TDS (Total Dissolved Solids) is controlled through measurement of the boiler water electrical conductivity and intermittent control is performed via a blowdown timer. The device utilizes a clear multifunction LCD to display measured conductivity, temperature, operational alarm status and provide an intuitive user interface. The device is IP 66 rated NEMA 4X and can be panel, surface/wall and pipe mounted.
TENSÃO DE ALIMENTAÇÃO
BCS220 – 90 a 265 V AC
BCS220-LV – 12 a 30 V DC
DIMENSÕES
150 x 161 x 119
PROTEÇÃO IP
IP 66 NEMA 4X
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The PCS1 series pressure transmitters are suitable for all industrial applications, specially in severe conditions where high temperatures, pressure peaks and high levels of shock and vibrations are present. They are extremely robust and reliable, thanks to their state of the art SMD electronics and compact all stainless steel construction.
TAMANHOS E LIGAÇÕES
Roscada macho
ISO 228 G 1/4''
GAMAS DE PRESSÃO
0 a 6 / 0 a 10 / 0 a 16
0 a 25 / 0 a 40 / 0 a 100
0 a 250 / 0 a 400 / 0 a 600
PRECISÃO
< ±0,5% FS
TEMPO DE RESPOSTA
< 1 ms
PROTEÇÃO IP
IP 65 / IP 67
SAÍDA
4 a 20 mA (2-wire)
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The ADCATROL SPS-33 conductivity probe is used to measure the conductivity (TDS) of the superheated water of boilers or condensate. The probe is used in conjunction with an ADCATROL BCS-211 controller and VPC series blowdown valve.
TAMANHOS E LIGAÇÕES
Roscada macho ISO 7 R 1/2''
PRESSÃO MÁX. DE OPERAÇÃO
32 bar
TEMPERATURA MÁX. DE OPERAÇÃO
239 ºC
PROTEÇÃO IP
IP 65
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The ADCATROL SPS-21 conductivity probe is used to measure the conductivity (TDS) of the superheated water of boilers or condensate. The probe is used in conjunction with an ADCATROL BCS-211 controller and VPC series blowdown valve.
TAMANHOS E LIGAÇÕES
Roscada macho ISO 7 R 1/2''
PRESSÃO MÁX. DE OPERAÇÃO
32 bar
TEMPERATURA MÁX. DE OPERAÇÃO
239 ºc
PROTEÇÃO IP
IP 65
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The TRPT1 Pt100 resistance temperature sensors are specially designed for general industrial use. The sensing element is an RTD three wire device according to EN 60751 Class A.
TAMANHOS E LIGAÇÕES
Roscada macho ISO 7/1 Rp (BS21) - 1/2''
PROTEÇÃO IP
IP 66
SAÍDA
3-wire RTD or 4 a 20 mA (2-wire)
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
3/2 way solenoid valves are available as single station units and they are designed for use with compressed air, mainly applied where on/ off control is required with pneumatic actuators.
MATERIAL
Liga de alumínio
PRESSÃO MÁX. DE OPERAÇÃO
8 bar
TENSÃO DE ALIMENTAÇÃO
220 V AC, 110 V AC, 24 V DC ou 24 V AC
PROTEÇÃO IP
IP 65
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The UD-720 is a programmable digital panel display used for the measurement of standard sensor and analog signals applied in automation. It is ideally suited for use with our range of instrumentation such as pressure transmitters, temperature probes and TDS controllers.
TENSÃO DE ALIMENTAÇÃO
24 V AC/DC
85 a 253 V AC/DC
DIMENSÕES
93 x 96 x 48 mm
PROTEÇÃO IP
IP 65
PROTOCOLO DE COMUNICAÇÃO
MODBUS RTU
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The UC-820 is a digital universal controller used in the automation of industrial processes. It is ideally suited for use with our range of instrumentation, electric and pneumatic control valves and other electrical equipment.
TENSÃO DE ALIMENTAÇÃO
20 a 40 V AC/DC
85 a 253 V AC/DC
DIMENSÕES
101 x 48 x 96 mm
PROTEÇÃO IP
IP 65
PROTOCOLO DE COMUNICAÇÃO
MODBUS RTU
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.

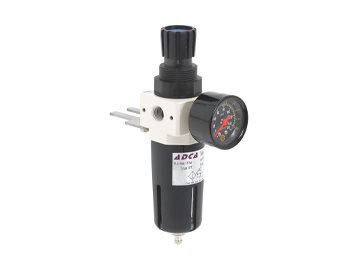

The P10 air filter regulators are used to remove both solid and liquid impurities from the air and to regulate the output pressure to the required value for general purpose pneumatic systems. The filter bowl is transparent, allowing easy monitoring of the condensate level.
MATERIAL
Alumínio e policarbonato
TAMANHOS E LIGAÇÕES
Roscada fêmea
ISO 7 Rp 1/4''
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
An instrument that converts a standard DC signal to a standard pneumatic signal, for the change-over from electrical controllers to pneumatic control valves, or from electrical measuring system to pneumatic controllers.
PROTEÇÃO IP
IP 65
INPUT SIGNAL
4 a 20 mA
SAÍDA
0,2 a 1 bar (3 a 15 psi)
0,4 a 1,2 bar (6 a 18 psi)
OPERATING TEMPERATURE
-40 a 85 ºC
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.

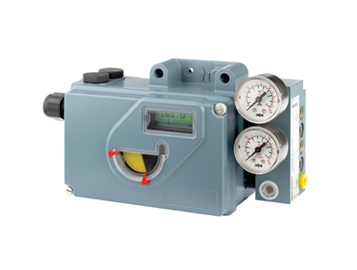

The microprocessor-controlled positioner PI991 is designed to control pneumatic valve actuators and can be operated locally or by means of control systems. The advanced diagnostic can be partially shown on the local LCD of the positioner or fully on a PC or a DCS workstation with a DTM based software (VALcare or Valve Monitor). The positioner is available with different communication protocols.
PROTEÇÃO IP
IP 66
NEMA 4X
AVAILABLE APPROVALS
ATEX, SIL3, FM, CSA e IECEx
COMMUNICATION
4 a 20 mA,
HART, Profibus PA, Foxcom ou FOUNDATION Fieldbus-H1
OPERATING TEMPERATURE
-40 a 80 ºC
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The ADCATROL PP981 positioner requires an input signal of 0,2÷1bar (3÷15psi) for the proportional control actuator. The positioner compares the output signal from a controller with the position feedback and varies a pneumatic output signal to the actuator accordingly. The actuator position is therefore guaranteed for any controller output signal and the effects of varying differential pressure.
PROTEÇÃO IP
IP 54 (IP 65 a pedido)
AVAILABLE APPROVALS
ATEX
COMMUNICATION
0,2 a 1 bar (3 a 15 psi)
OPERATING TEMPERATURE
-40 a 80 ºC
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The ADCATrol PE986 positioner requires an input signal of 4÷20 mA for the proportional control actuator. The positioner compares the output signal from a controller with the position feedback and varies a pneumatic output signal to the actuator accordingly. The actuator position is therefore guaranteed for any controller output signal and the effects of varying differential pressure.
PROTEÇÃO IP
IP 54 (IP 65 a pedido)
AVAILABLE APPROVALS
ATEX
COMMUNICATION
4 a 20 mA
OPERATING TEMPERATURE
-40 a 80 ºC
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
The ADCATrol TZIDC is an electronically configurable positioner with communication capabilities designed for mounting to pneumatic linear or rotary actuators. It features a small and compact design, a modular construction, and an excellent cost-performance ratio. Fully automatic determination of the control parameters and adaptation to the final control element yield considerable time savings and optimal control behavior.
PROTEÇÃO IP
IP 65 (IP 66 a pedido)
NEMA 4X
AVAILABLE APPROVALS
ATEX, SIL3, FM, CSA, GOST e IECEx
COMMUNICATION
4 A 20 mA,
HART, Profibus PA ou
FOUNDATION Fieldbus-H1
OPERATING TEMPERATURE
-40 a 85 ºC
Temos uma equipa sempre pronta a ajudar em caso de dúvida sobre produtos, preços, equipamentos personalizados ou qualquer outro assunto.
Estamos disponíveis para responder a qualquer dúvida que possa ter.
